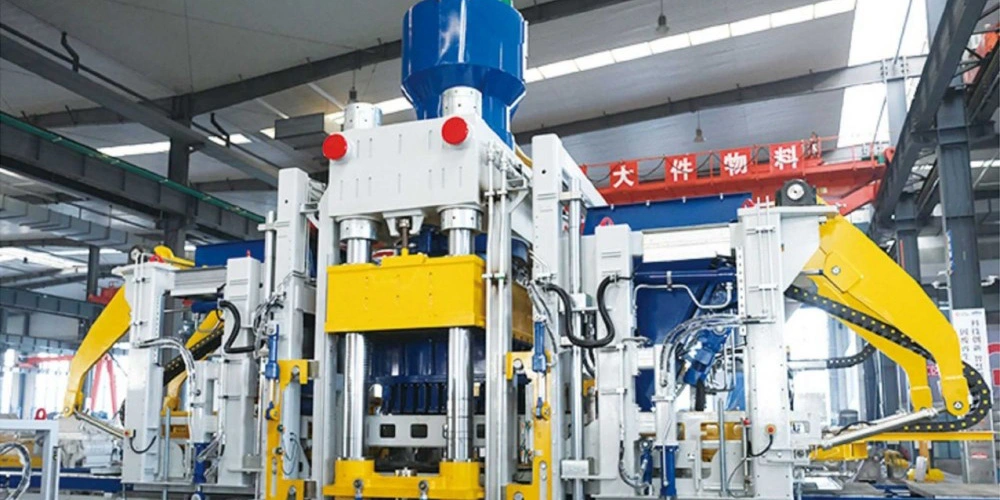

Автоматични хидравлични машини за производство на бетонни блокове за бетонови изделия

Изградена около интегрирана механична, хидравлична и електрическа архитектура, серията VP съчетава рама на машина с висока якост, хидравлично пресоване с голям тонаж, серво вибрации и интелигентна автоматизация. Международно признати компоненти се използват в ключови системи за поддържане на стабилна работа и постоянна производителност на формоване.

С три конфигурации на сила на натиск - 600, 900 и 1500 тона - серията ZN-VP предоставя мащабируемо решение за производители на бетонови продукти с различни производствени изисквания и продуктови спецификации.
Машината е особено подходяща за приложения, при които налягането на формоване, адаптивността на материала и гъвкавостта на продукта са важни. В зависимост от избрания модел, конфигурацията на формата и производствената настройка, машината може да произвежда:
●Стандартни бетонни блокове
●Кухи блокове
●Павета
●Бюрдюри
●Бетонни продукти с вид на камък
●Продукти за озеленяване
●Водоопазващи откосозащитни блокове
●Стенни и декоративни бетонови изделия

Серията ZN-VP също поддържа използването на различни финозърнести и твърди суровини, включително строителни отпадъци, твърди металургични отпадъци, минни отпадъци, каменен прах, утайки и кал от промиване на пясък, предмет на подходяща подготовка на материала и дизайн на сместа.

Това прави серията ZN-VP подходящ вариант за проекти за производство на бетонни блокове, фокусирани върху рециклирането на твърди отпадъци и бетонови продукти с добавена стойност.

Спецификации на блоковата машина

Технически акценти

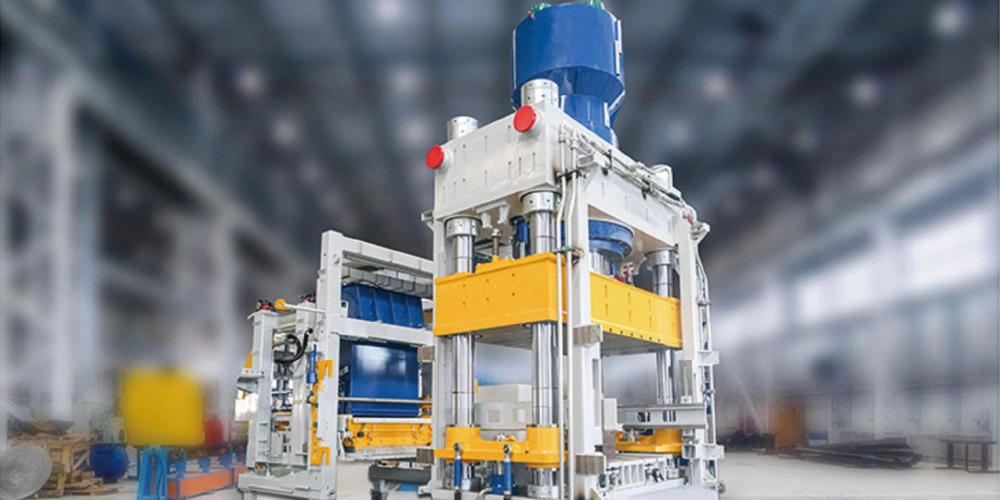

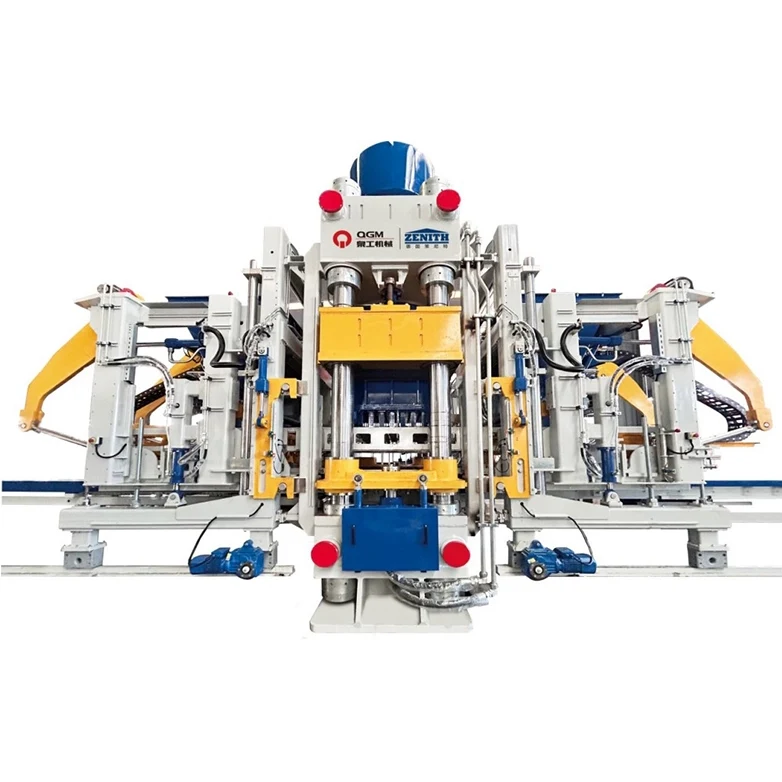

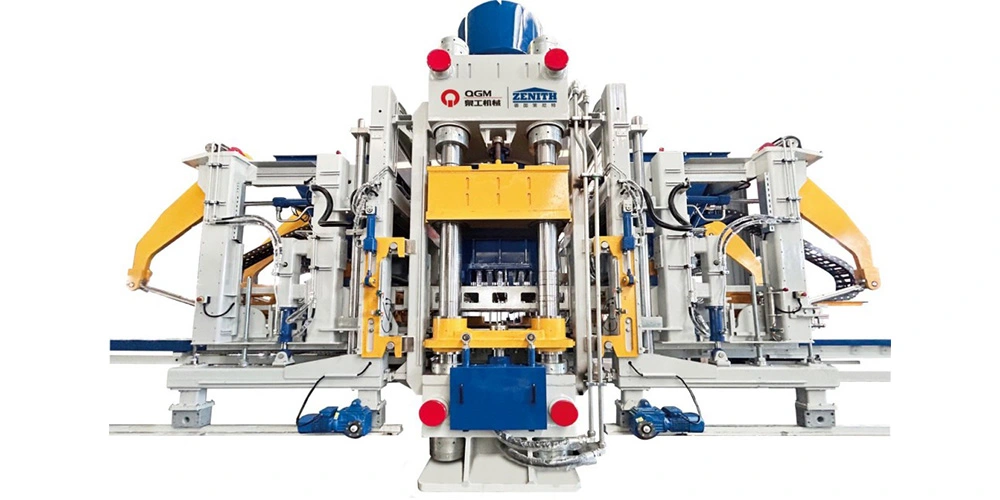

1. Машинна рамка с висока якост за стабилно формоване

Основната рама на машината е произведена от специално оформени стоманени профили и включва патентована технология за структурно проектиране.
Заварената рамка е подложена на обработка за облекчаване на напрежението от вибрации за подобряване на структурната стабилност. Колоните с голям диаметър осигуряват опора и насоки по време на затваряне на матрицата, помагайки за поддържане на точно позициониране на матрицата по време на процеса на формоване.
Системата за изваждане от формата приема механична синхронизация, за да координира освобождаването на формата и да поддържа последователно формоване на продукта.
За производството на бетонни блокове под високо налягане, твърдата конструкция на машината е от съществено значение за поддържане на стабилно движение на формата и повтарящи се условия на формоване.

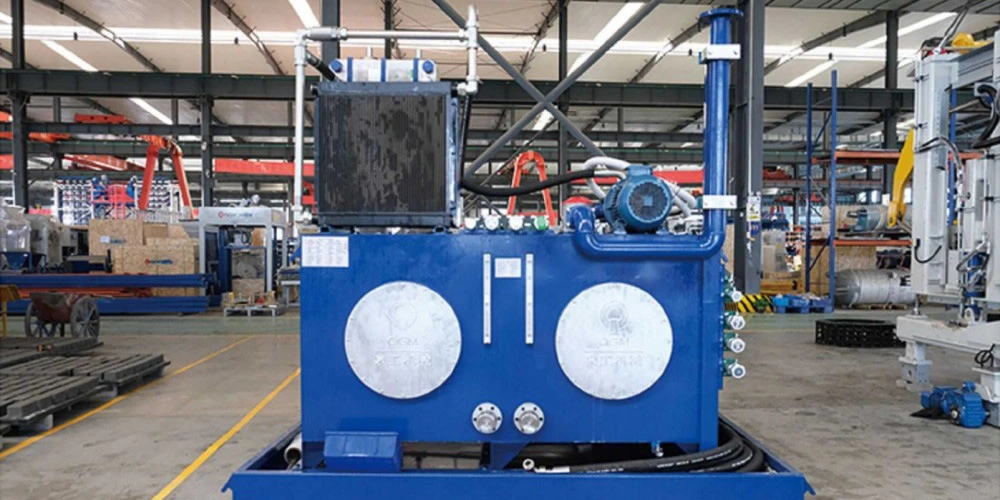

2. Хидравлична система за пресоване с голям тонаж

Хидравличната система за формоване е една от определящите характеристики на серията ZN-VP.
Трите модела осигуряват максимални основни сили на пресоване от съответно 600, 900 и 1500 тона. Основните цилиндри с голям диаметър генерират необходимата сила на формоване за производство на бетонови продукти под високо налягане.
В хидравличната система се използват хидравлични помпи и клапани от международна марка. Скоростта на пресоване, налягането и ходът могат да се регулират според изискванията на продукта и процеса.
Това позволява процесът на формоване да бъде конфигуриран за различни видове продукти и характеристики на материала.
Хидравличната конфигурация с високо налягане е особено подходяща за производители, произвеждащи плътни бетонови продукти или работещи със смеси, съдържащи фини прахове и материали, получени от твърди отпадъци.

3. Немска серво вибрационна технология

Серията ZN-VP включва усъвършенствана немска технология за серво вибрации.
Серво моторите осигуряват бърза реакция и прецизен контрол на параметрите на вибрациите, позволявайки силата на възбуждане и производителността на вибрациите да се регулират според производствените изисквания.
В сравнение с фиксирания контрол на вибрациите, серво технологията осигурява по-голяма гъвкавост при превключване между различни видове продукти и формулировки на материали.
Процесът на контролирана вибрация подпомага уплътняването на бетона и спомага за поддържането на постоянни условия за формиране на продукта.
Технологията за оформяне на бетонни блокове със серво вибрации е особено ценна, когато една производствена линия трябва да поеме множество продуктови спецификации, вместо да работи непрекъснато с един стандартизиран продукт.

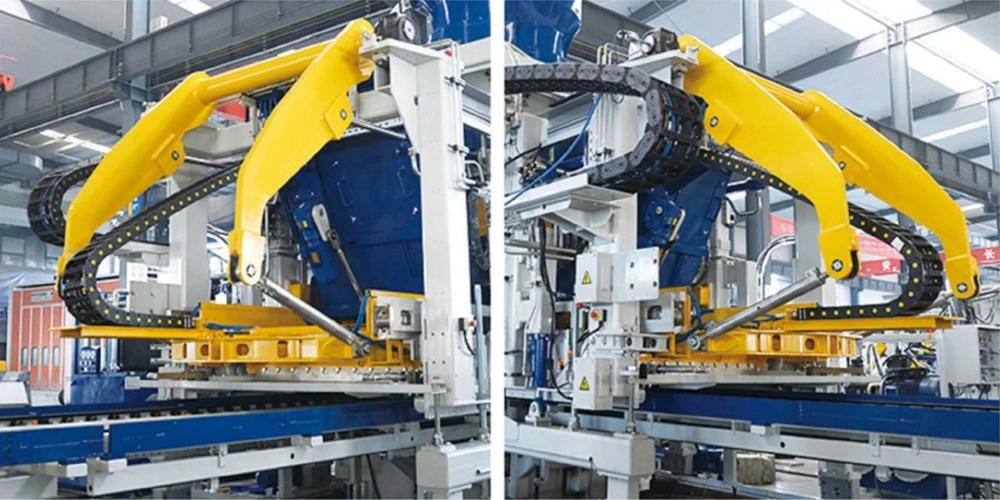

4. Система за подаване с въртящо се рамо, проектирана за по-лесна поддръжка

Системата за подаване на материал използва здрава конфигурация на въртящо се рамо за последователно разпределение на материала.
Водещи колела с голям диаметър поддържат плавното движение на каретата за подаване, докато сменяемите износващи се плочи са монтирани на ключови контактни повърхности за опростяване на поддръжката.
Платформата за подаване също използва сменяеми износващи се компоненти. Хидравличното заключване позволява отварянето и обезопасяването на секцията за подаване по време на операции по проверка, почистване и поддръжка.

Този дизайн осигурява по-лесен достъп до износващите се части и помага за намаляване на сложността на рутинната сервизна работа.

5. Интегрирано статично пресоване и вибрационно формоване

Серията ZN-VP съчетава два формоващи механизма: статично пресоване под високо налягане + серво вибрация.
Хидравличната система осигурява основната формоваща сила, докато вибрационната система подпомага уплътняването на материала по време на формоване.
Според първоначалната техническа конфигурация системата осигурява до 900 или 1500 тона основна сила на натиск и 120 kN вибрационна сила при съответните модели.
Комбинираната технология е предназначена да отговори на изискванията за формоване на сухи бетонови продукти, използвайки както груби твърди отпадъчни материали, така и ултрафини прахообразни материали.

Може да се прилага при производството на:
●Бетонни павета с вид на камък
●Пропускливи паважни продукти
●Бюрдюри
●Конвенционални бетонни блокове
●Бетонови изделия за озеленяване
●Други бетонови продукти по поръчка

За проекти, които изискват както продуктово разнообразие, така и гъвкавост на материала, комбинираната конфигурация за пресоване и вибрация осигурява алтернатива на конвенционалните системи за формоване със статично налягане или само с вибрации.

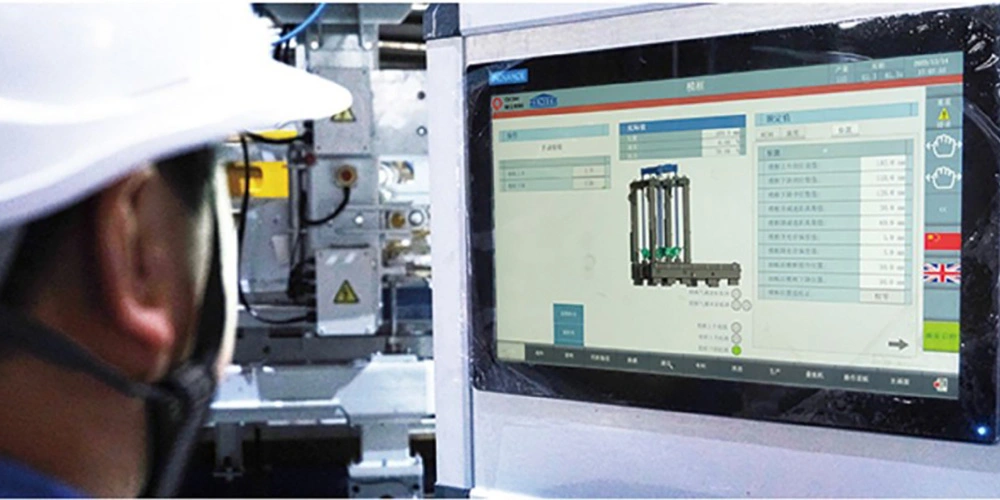

6. Автоматичен контрол за по-последователно управление на производството

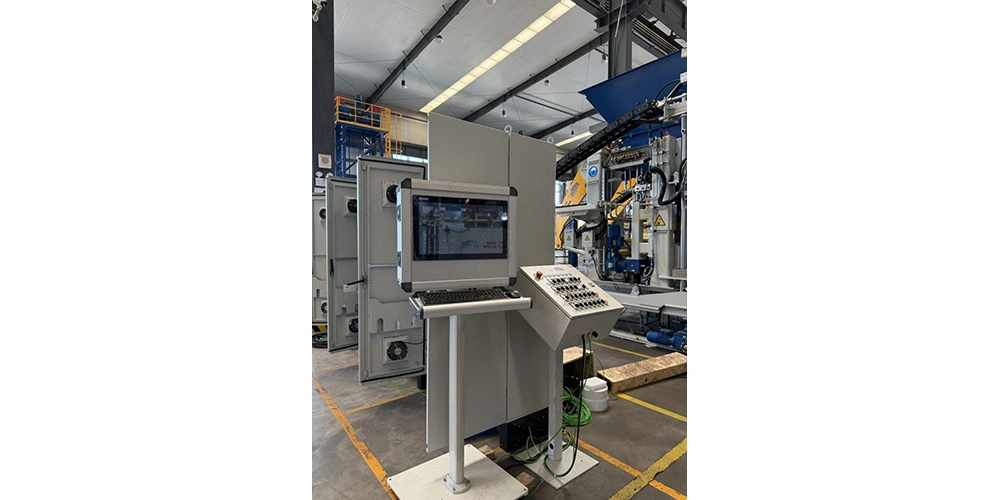

Серията ZN-VP интегрира немска технология за автоматизация с визуален интерфейс човек-машина.
Системата за управление координира процесите на формоване на машината, като същевременно предоставя на операторите ясен интерфейс за управление на производството.

Ключовите функции включват:
● Управление на производствени рецепти
● Управление на работни параметри
●Мониторинг на състоянието на оборудването
●Събиране на производствени данни
●Контрол на работата на машината
●Визуализирана информация за оборудването

Чрез намаляване на ненужната ръчна намеса, интегрираната контролна архитектура помага на операторите да управляват производствените параметри по-последователно.
За автоматизираните линии за производство на бетонни блокове централизираният контрол също така осигурява по-ясен интерфейс между блоковата машина и оборудването нагоре или надолу по веригата.

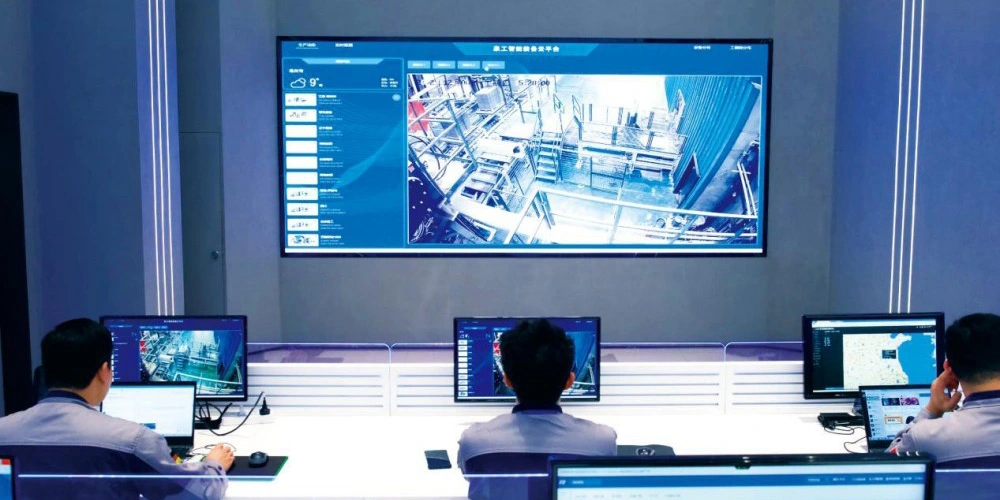

7. Платформа за облачно обслужване на интелигентно оборудване

QGM Intelligent Equipment Cloud Service Platform разширява управлението на машината отвъд локалния контролен шкаф.
Платформата интегрира облачни изчисления, комуникация на данни, моделиране на оборудване, изкуствен интелект, размити невронни мрежи и технологии за големи данни за събиране и анализиране на информация за работата на оборудването и модели на използване.

В зависимост от системната конфигурация и оторизация, платформата поддържа:
●Онлайн мониторинг на оборудването
●Дистанционно управление на оборудването
●Дистанционна техническа поддръжка
●Предсказуемо откриване на грешки
●Диагностика на повреда
● Оценка на здравето на оборудването
●Автоматизирани оперативни отчети
●Анализ на данните за оборудването

Това създава цифрова връзка между машината за производство на блокове и облачно базираните сервизни функции.
За задгранични производители на блокове облачно базираното наблюдение на оборудване може да осигури допълнителен слой поддръжка, когато производственото оборудване е разположено далеч от центъра за техническо обслужване на производителя.
Подходът на QGM за интелигентно оборудване и облачни услуги е в съответствие с по-широкото развитие на цифрово свързано оборудване за производство на блокове и интелигентни производствени системи.

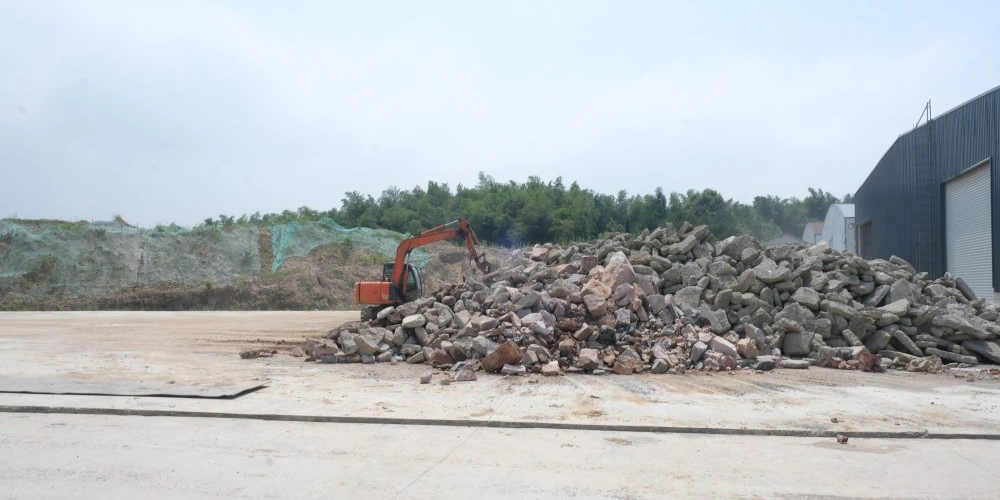

8. Рециклиране на твърди отпадъци за производство на бетонни продукти

Една от основните характеристики на приложение на серията ZN-VP е нейната адаптивност към различни суровини.
В зависимост от свойствата на материала, предварителната обработка и дизайна на смесването, машината може да се използва с материали като:

Твърди отпадъчни материали
●Строителни отпадъци ●Твърди металургични отпадъци
●Минен хвост
●Каменна пудра
●Утайка
●Кал за измиване на пясък

Действителното съотношение на материала и формулировката трябва да се определят според физичните и химичните свойства на наличните на място материали.

Бетонови изделия
Машината може да бъде конфигурирана за производство на:
●Стандартни бетонни блокове
●Кухи блокове
●Павета
●Пропускливи павета
●Бюрдюри
●Бетонни продукти с вид на камък
●Продукти за озеленяване
●Накосозащитни блокове
●Стенни декоративни изделия от бетон

Това прави серията ZN-VP подходяща за проекти за рециклиране на твърди отпадъци, където целта е да се трансформират правилно обработените отпадъчни материали в продаваеми бетонови продукти.

9. Проектиран за производство на гъвкави бетонни продукти

ZN600VP, ZN900VP и ZN1500VP осигуряват три различни конфигурации на оборудване в рамките на една и съща концепция за хидравлично формоване.
Изборът на подходящ модел зависи от фактори като:
●Необходима сила на притискане
●Размери на палета
●Размер на продукта
●Продуктова гама
●Характеристики на суровината
● Конфигурация на мухъл
●Необходим производствен мащаб
●Налично място за растенията
●Пълна конфигурация на линията

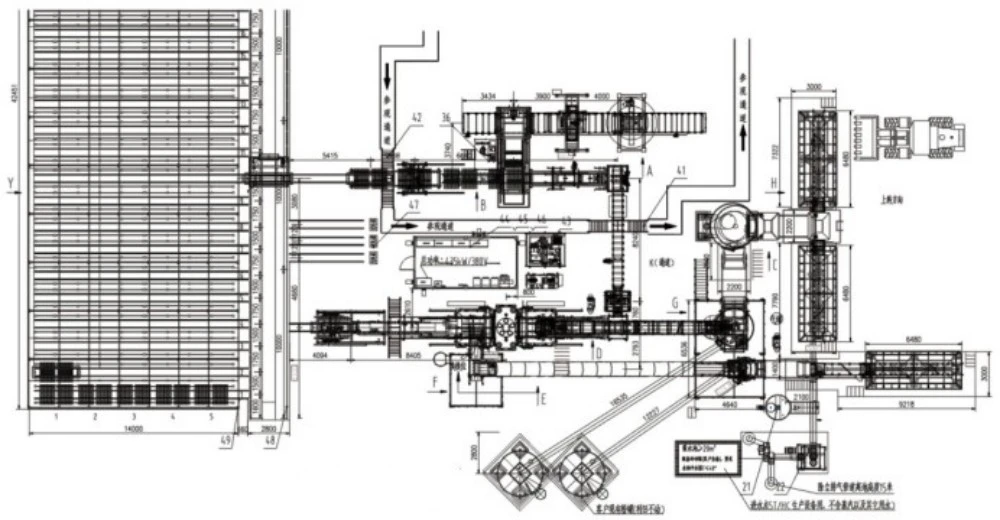

Разположение на производствената линия
