| Характеристики | |
|---|---|
| Макс. височина на блока | 500 мм |
| Мин. височина на блока | 40 мм |
| Допълнителна височина на блока (мин.) | 30 мм |
| Размер на палета | |
| Стандартен | 1.400 x 1.100 x 50 мм |
| Възможни са различни размери палети | |
| Заден бетонен бункер | |
| Обем (геометричен) макс. | 2.400 л |
| Бункер за лицева смес | |
| Обем (геометричен) макс. | 2.400 л |
| Различни изпълнения на бункер с изтегляща плоча или дозираща клапа за многоцветно производство са налични. |
|
| Височината на хранене може да се регулира индивидуално. | |
| Тегло на машината | |
| С модул за смесване на лицето и форма | AC. 35 000 кг |

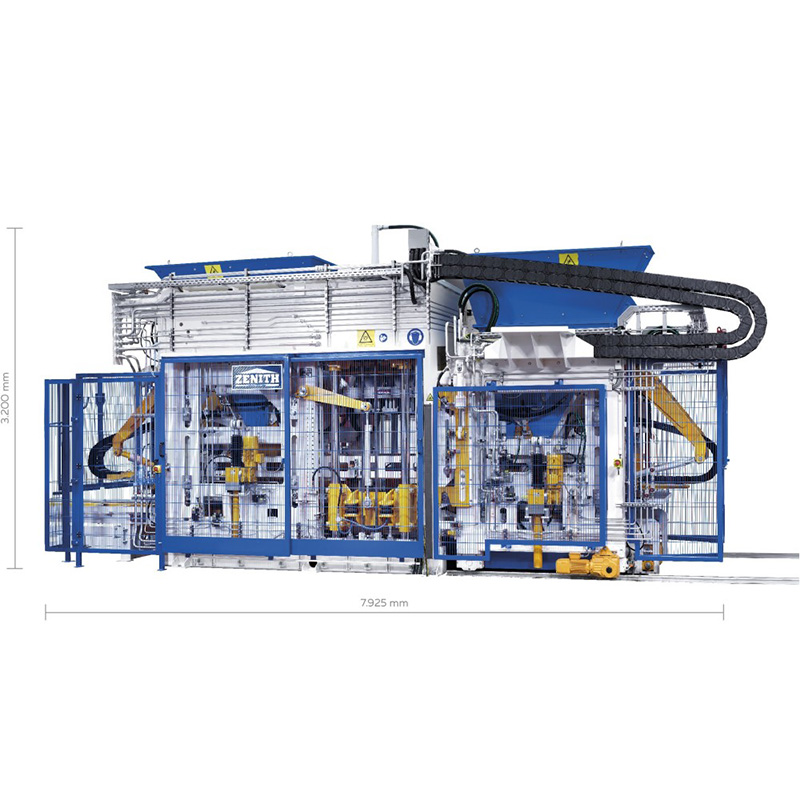

| Размер на машината | |
| Макс. обща дължина с лицев микс | 7,925 мм |
| Макс. обща височина (транспорт) | 3.200 мм |
| Максимална обща ширина | 3.100 мм |
| Вибрационна система | |
|---|---|
| Вибрираща маса от една част, Ultra-Dynamic серво вибрация с контрол на честотата и амплитудата (центробежна сила макс.) |
175 kN |
| 2 вибратора с глави за трамбовки (центробежна сила макс.) | 35 kN |
| Хидравлика | |
| Капацитет (общо) | 560 л/мин |
| Работно налягане
помпа 1 машина помпа 2 тамперна глава режим на настройка на помпа 3 |
180 бара 200 бара 200 бара |
| Електрика | |
| Мощност на връзката (стандартна) с лицево смесително устройство Инсталирана мощност |
ок. 310kW |
| Мощност на връзката | ок. 160kW |
| Защита с предпазител | 315А |
| Захранваща линия | 4x 185 mm² алтернатива 2x 4x 70 mm² |
| Система Siemens S7-1500, TIA-Портал |
|

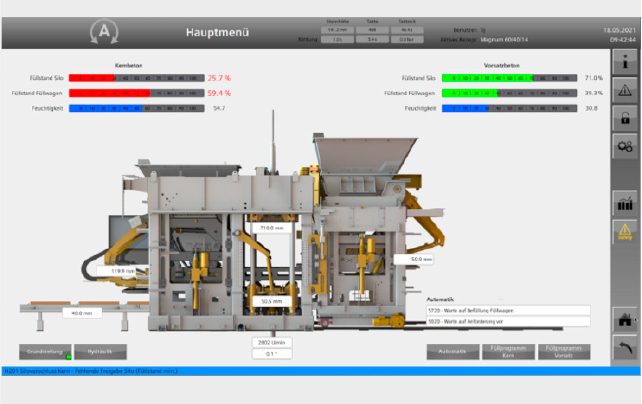

| Работа чрез сензорен панел |
|
Техническите подробности подлежат на промени – без предизвестие. Снимките на показаното оборудване са само примерни. Снимките могат да включват опции по желание на клиента.
Бункерът за базова смес с регулируема височина е специална новост и е разработен, за да подобри значително качеството на бетоновите продукти. Помага за оптимизиране на материалния поток и се грижи за равномерното разпределение на материала. В допълнение, количеството за пълнене в чекмеджето за подаване може да се регулира прецизно и в зависимост от продукта.

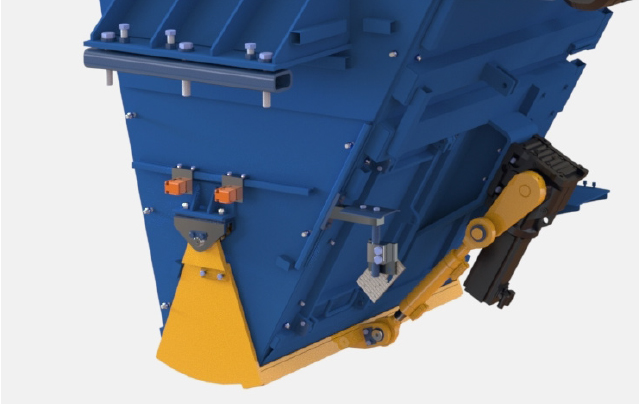

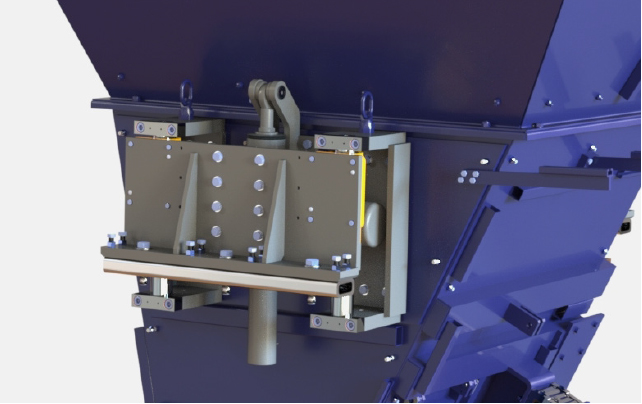

Клапите на бункера на базовия и лицевия смесителен бункер са оборудвани със серво мотори. Това позволява изключително бързо отваряне и затваряне. Резултатът е много по-прецизно дозиране. Предимството е по-добрата възпроизводимост на производствения процес, което допълнително подобрява високото качество на продукта.

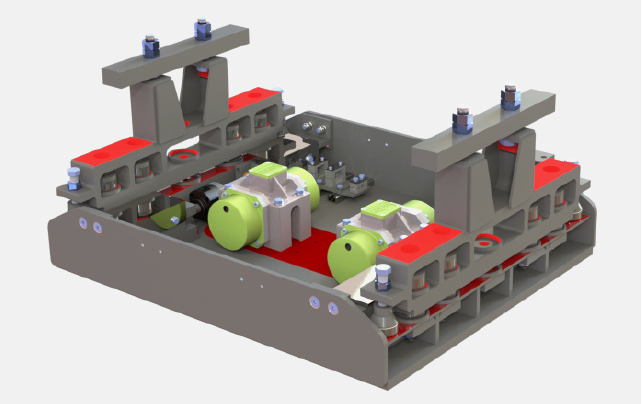

Основната глава за трамбовка предлага много по-голяма гъвкавост по време на производство от обикновените глави за трамбовка. Броят на гумените буфери може да се избира свободно. Освен това главният тампер може да бъде проектиран според връзките на други производители. Тези иновации правят производството много по-прецизно и надеждно.

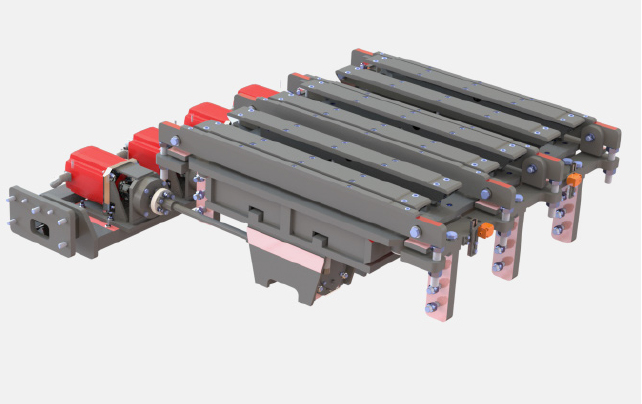

Вибрационната система с вибрационна маса от една част беше допълнително разработена в сътрудничество с RWTH Аахен. Постига висока енергийна ефективност благодарение на оптималното разпределение на вибрационните сили. Тъй като тази система работи без маслена баня и не се нуждае от допълнително въздушно охлаждане, тя е много екологична и позволява лесна поддръжка.

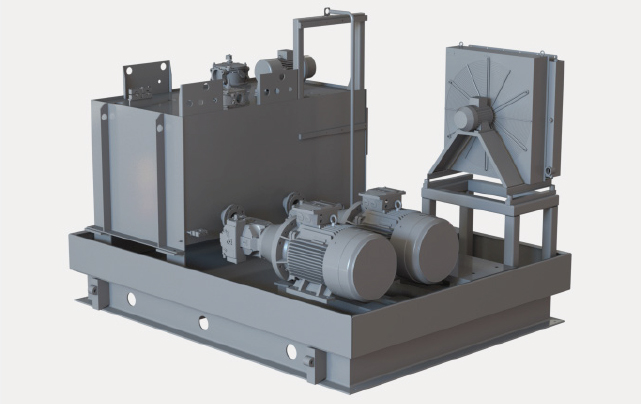

Машината работи с две главни помпи (капацитет 270l/min) и два акумулатора за налягане за бързи цикли по време на редовно производство. В случай на повреда на помпата, машината може да работи с втората помпа, за да се избегне спиране на производството. Допълнителната помпа за режим на настройка (капацитет 20л/мин) гарантира безопасно ограничаване на скоростите за съответните движения.
Всички основни оси (глава за трамбовка, матрица, захранващо чекмедже, решетка за пълнене) са проектирани като контролирани оси в TIA-портала. Следователно не е необходима външна управляваща електроника. Тази система осигурява точно и непрекъснато позициониране. Високата прецизност на повторенията в производствения процес гарантира постоянно високо качество на продукта при непрекъснато производство.
